New 日射計ソーラーミニ
PCM-01N
PREDE仕 様
分 類
:
サーモパイル式簡易日射計
波長範囲
:
300nm~2800nm
受光方式 :
黒色受熱板
センサー
:
サーモパイル
感 度
:
PCM-01N、PCM-01NL(電圧出力)約7mV/kW/m²
PCM-01NA、PCM-01NLA(電流出力)4~20mA/0~1.6kW/㎡
電流出力回路:ライン形態:2線式、電源:DC24V、インピーダンス:500Ω以下
出力精度 :
約±3%以内
応答速度 :
16sec 以内(95%)
ゼロオフセット :
5W/㎡ 以内(温度変化5K/h)
非直線性 : 2% 以内(0~1000W/㎡)
方位誤差 :
30W/㎡以内(1000W/㎡ ビーム@80°)
傾斜誤差 :
2%以内(0~90° 入射光1000W/㎡時)
使用温度範囲 :
-40℃~+60℃
視野角 : 180°
測定範囲 : 0~2000W/㎡
温度依存性 :
5%以内(-10℃~+40℃)
ハウジング材質
: アルミニウム(PBTカバー付き)
防水性 : IP67
ケーブル : S-VSVC, φ4mm、0.2x2芯シールド付(標準10m)
重 量 : PCM-01N 本体約200g ケーブル約500g
外形寸法 :
φ80x57mm *性能向上のため仕様変更する場合があります。

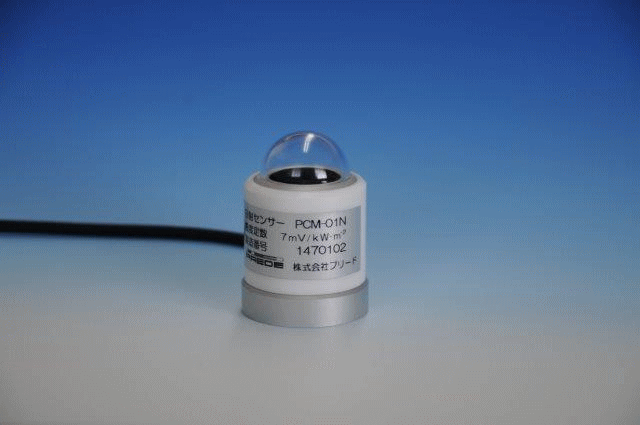

PCM-01N PCM-01NA |

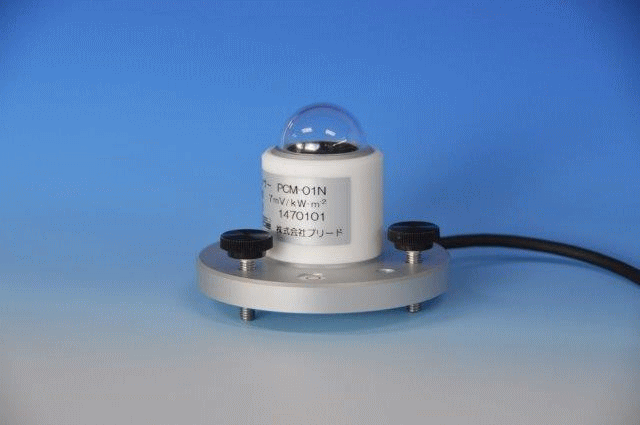

PCM-01NL PCM-01NLA |
