概要
本装置は、5メガピクセル全天カメラユニットと遮蔽装置で構成されています。

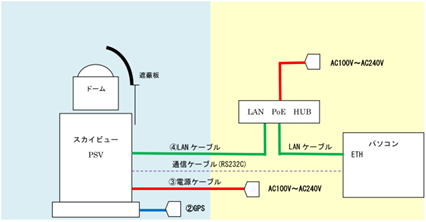

LANケーブル(PoE給電)でパソコンと接続し、専用ソフトウェアで一定時間毎にカメラで撮影した天空の状態の画像をJPEG形式で保存します。遮蔽装置は、設定した緯度・経度等の情報から太陽位置を自動計算して直射日光が当たらないように遮蔽板を回転させます。
また、ガラスドーム表面の結露を防止するための通風ファンとヒーターのオプションもご用意しています。
下記の画像が本装置で撮影した天空状態の画像になります。.
専用ソフトウエアの機能:
録画の開始時刻、終了時刻、録画間隔(分)、保存フォルダ、取得画面の明るさ、γ補正の設定
最新の画像データの表示、過去に録画した画像データををサムネイルで表示(過去6件)
画像ファイル名は、日付と時刻(時、分まで)から自動で作成されます。
遮蔽ユニット部 | カメラユニット | ||
遮蔽方式 | 内臓マイコンにより太陽位置自動計算 | レンズF値 | F1.4 |
駆動方式 | 5相ステッピングモーター | レンズ絞り | 解放 |
方位角 | ±180°(南=0°) | レンズ画角 | 約180° |
コントローラー | 制御基板(H8マイコン) | レンズマウント | Cマウント |
遮蔽版追尾精度 | 約±0.36° | イメージセンサ | CMOS(e2V) |
インターフェース | LAN(画像)シリアル(GPS),電源 | 有効画素数(hxV) | 2456X2054 |
動作温度範囲 | -10 ~ +40℃ | センサーサイズ | 1/2" |
重量 | 約10kg | 解像度/ピクセル | 5メガピクセル |
インターフェース | LAN | ||
電源 | PoE給電 | ||
重量 | 約1.5kg | ||
全 体 | |||
電源 | AC100~240V | ||
消費電力 | 200W以下 | ||
重量 | 約11.5kg | ||
ケーブル | |||
電源ケーブル | 20m(3芯2.0㎟) オプションで延長可 | ||
LANケーブル | 20mオプションで延長可 | ||
シリアルケーブル | 3mメンテナンス用(通常使用しません) | ||
オプション | |||
通風ファン | PO-159(結露防止用DC24V) | ||
ヒーター | PO-160(60Wx2) | ||
計測用パソコン | パソコンはオプションになります | ||
PC | PC(WindowsOS) | ||
OS | WIndows 10 64bit | ||
メモリ | 4GB以上(8GB以上推奨) | ||
HDD空き容量 | 100GB 以上 | ||
モニタ解像度 | 1024x768ドット(XGA)以上。16bit カラー以上 | ||
注意 | スクリーセーバーは仕様しないでください | ||
他のアプリケーションを同時に動作させないでください。 | |||
専用ソフトウェアー画像
PSV-100W5
